JARINGAN

MACAM - MACAM JARINGAN

1. JARINGAN LAN

Pengertian LAN :

LAN (Local Area Network) adalah suatu kumpulan komputer, dimana terdapat beberapa unit komputer (client) dan 1 unit komputer untuk bank data (server). Antara masing-masing client maupun antara client dan server dapat saling bertukar file maupun saling menggunakan printer yang terhubung pada unit-unit komputer yang terhubung pada jaringan LAN.
Berdasarkan kabel yang digunakan ,ada dua cara membuat jaringan LAN, yaitu dengan kabel BNC dan kabel UTP.

LAN mempunyai karakteristik sebagai berikut :

1.     Mempunyai pesat data yang lebih tinggi

2.     Meliputi wilayah geografi yang lebih sempit

3.     Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Sejarah LAN :

Pada tahun 1940-an di Amerika ada sebuah penelitian yang ingin memanfaatkan sebuah perangkat komputer secara bersama. Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer, karena mahalnya harga perangkat komputer maka ada tuntutan sebuah komputer mesti melayani beberapa terminal. Dari sinilah maka muncul konsep distribusi proses berdasarkan waktu yang dikenal dengan nama TSS (Time Sharing System), bentuk pertama kali jaringan (network) komputer diaplikasikan. Pada sistem TSS beberapa terminal terhubung secara seri ke sebuah host/client komputer.

Selanjutnya konsep ini berkembang menjadi proses distribusi (Distributed Processing). Dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer.

Selanjutnya ketika harga-harga komputer kecil sudah mulai menurun dan konsep proses distribusi sudah matang, maka penggunaan komputer dan jaringannya sudah mulai beragam dari mulai menangani proses bersama maupun komunikasi antar komputer (Peer to Peer System) saja tanpa melalui komputer pusat. Untuk itu mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN (Local Area Network). Demikian pula ketika Internet mulai diperkenalkan, maka sebagian besar LAN yang berdiri sendiri mulai berhubungan dan terbentuklah jaringan raksasa ditingkat dunia yang disebut dengan istilah WAN (Wide Area Network).

2. JARINGAN MAN (METROPOLITAN AREA NETWORK)

Sebuah MAN, biasanya meliputi area dari beberapa LAN atau bisa juga disebut dengan LAN yang memiliki jangkauan yang lebih besar, misalnya antar gedung dalam suatu daerah (wilayah seperti propinsi atau Negara bagian). Dalam hal ini jaringan menghubungkan beberapa buah jaringan kecil ke dalam lingkungan area yang lebih besar.

 Metropolitan area network atau disingkat dengan MAN adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jangkauan dari MAN ini antara 10 hingga 50 km. MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor antar satu kota atau antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.

        Gambar 3.Skema Metropolitan Area Network

Di dalam jaringan, MAN hanya memiliki satu atau dua buah kabel yang fungsinya untuk mengatur paket data melalui kabel output. Namun ada alasan utama untuk memindahkan MAN sebagai kategori khusus adalah telah ditentukannya standart untuk MAN, dan standart ini sekarang diimplementasikan. Standart tersebut disebut DQDB (Distributed Queue Dual Bus) atau 802.6 menurut standart IEEE.DQDB terdiri dari dua buah kabel unidirectional dimana semua computer dihubungkan.

KELAMAHAN DAN KELEBIHAN JARINGAN MAN

Keuntungan dari Jenis Jaringan Komputer MAN ini diantaranya adalah cakupan wilayah jaringan lebih luas sehingga untuk berkomunikasi menjadi lebih efisien, mempermudah dalam hal berbisnis, dan juga keamanan dalam jaringan menjadi lebih baik.

Kerugian dari Jenis Jaringan Komputer MAN seperti lebih banyak menggunakan biaya operasional, dapat menjadi target operasi oleh para Cracker untuk mengambil keuntungan pribadi, dan untuk memperbaiki jaringan MAN diperlukan waktu yang cukup lama.

3. JARINGAN WAN

Pengertian WAN (Wide Area Network) yaitu merupakan jaringan komputer yang mencakup area lokasi yang lebih luas, dengan melibatkan kesatuan komputer yang lebih banyak. Hal ini sudah jelas berbeda dengan PAN, MAN atau mungkin LAN yang dibatasi dengan ruangan dan bangunan. WAN tidak dibatasi dengan ruangan ataupun bangunan namun cakupannya bisa antar benua.

WAN akan mampu mengkoneksikan para pengguna-pengguna jaringan dalam daerah jangkauan yang lebih luas. Hal ini akan membuat para Technical IT dapat melakukan sharing resource antar negara bahkan antar benua.

Jika dilihat dari fungsinya, sebenarnya WAN tidak jauh berbeda dengan LAN. WAN juga berfungsi sama seperti LAN mengkoneksikan antar komputer, printer dan juga device lainnya dalam satu jaringan. WAN pada dasarnya adalah kumpulan LAN yang ada diberbagai lokasi. Dibutuhkan sebuah device untuk menghubungkan antara LAN dengan WAN dan device tersebut adalah router.

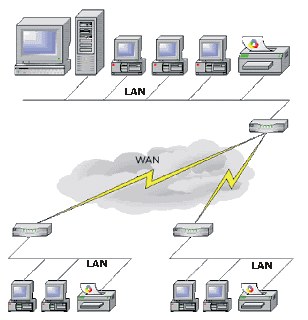

Router berfungsi merawat dan mengatur address LAN dan juga WAN. Berikut gambar topologi sebuah WAN.

WAN tidak dimiliki atau di manage oleh seorang saja, tetapi didistribusikan dan dikelola oleh beberapa orang bahkan oleh beberapa organisasi.

Teknologi yang biasanya dipakai WAN antara lain : Modem, ISDN (Integrated Services Digital Network), DSL (Digital Subscriber Line), Frame Realay, ATM (Asynchronous Transfer Mode), SONET (Synchronous Optical Network), T (US) dan E (Europe) Carrier Series seperti T1, E1, T3, E3 dan lain-lain.

JARINGAN NETWORK YANG LAINNYA

1. Pesonal Area Network (PAN)

·         Network yang menghubungkan berbagai perangkatn yang berada dekat pada seorang pengguna komputer.

·         Jangkauannya 6-9 meter.

·         Contoh: Jaringan yang menghubungkan sebuah komputer dengan berbagai pendukungnya, seperti printer, mesin fax, telepon, PDA, scanner, dsb.

2. Home Area Network (HAN)

·         Merupakan pengembangan dari PAN

·         Jaringan HAN ini digunakan untuk menghubungkan komputer-komputer atau alat-alat elektronik di suatu umah dengan jarak 10 m

·         Contohnya adalah penggunaan Home Server

3. Wireless Local Area Network (WLAN)

·         WLAN terkadang dibangun sebagai pendukung bagi LAN yang sudah ada, sehingga kita dapat bekerja di berbagai lokasi yang berbeda dalam lingkungan gedung

·         WLAN membolehkan pengguna untuk membangun jaringan nirkabel dalam suatu area yang sifatnya local (contohnya kafe)

4. Home Area Network (HAN)

·         Merupakan pengembangan dari PAN

·         Jaringan HAN ini digunakan untuk menghubungkan komputer-komputer atau alat-alat elektronik di suatu umah dengan jarak 10 m

·         Contohnya adalah penggunaan Home Server

5. Small Area Network (SAN)

·         Small Area Network (SAN) digunakan untuk menghubungkan Sirkuit (IC) komponen pada papan sirkuit, atau dalam sistem.

·         Small Area Network memberikan kontrol perangkat, media keamanan, dan kesehatan konektivitas pemantauan dalam produk elektronik mulai dari ponsel, untuk PC, untuk sistem server komputer yang besar.

6. Wireless Personal Area Network (WPAN)

·         Teknologi WPAN membolehkan pengguna untuk membangun suatu jaringan nirkabel (ad hoc) bagi peranti sederhana, seperti PDA, telepon seluler atau laptop. Ini bisa digunakan dalam ruang operasi personal (personal operating space atau POS).

·         Sebuah POS adalah suatu ruang yang ada disekitar orang, dan bisa mencapai jarak sekitar 10 meter.

·         Saat ini, dua teknologi kunci dari WPAN ini adalah Bluetooth dan cahaya infra merah.

7. Neighbour Area Network (NAN)

·         Merupakan jaringan yang terdiri dari beberapa LAN yang dihubungkan menjadi satu.

·         NAN bisa digunakan pada suatu RT/RW yang dapt menghubungkan beberapa rumah sehingga dapat aling berbagi informasi.

·         Jarak rentangnya 10m – 1000m

8. Wireless Metropolitan Area Network (WMAN)

·         WMAN dapat bertindak sebagai backup bagi jaringan yang berbasis kabel dan dia akan aktif ketika jaringan yang berbasis kabel tadi mengalami gangguan.

·         Teknologi WMAN memungkinkan pengguna untuk membuat koneksi nirkabel antara beberapa lokasi di dalam suatu area metropolitan (contohnya, antara gedung yang berbeda-beda dalam suatu kota atau pada kampus universitas)

·         WMAN menggunakan gelombang radio atau cahaya infrared untuk mentransmisikan data.

9. Campus Area Network (CAN)

·         Jaringan yang merupakan gabungan antara beberapa LAN yang dihubungkan menjadi satu (supernetting)

·         Jarak rentang CAN biasanya 1000m – 10000m mengggunakan fiber optic

·         Di kampus besar dapat juga menggunakan WAN, tetepi rentang jarakanya menyebabkan WAN tidak efisien dipakai di suatu kampus.

10. Wireless Wide Area Network (WWAN)

·         Teknologi WWAN memungkinkan pengguna untuk membangun koneksi nirkabel melalui jaringan publik maupun privat. Koneksi ini dapat dibuat mencakup suatu daerah yang sangat luas, seperti kota atau Negara.

11. Global Area Network (GAN)

·         Istilah untuk network yang akan menghubungkan berbagai wireless network, misalnya WLAN (WiFi dengan hotspotnya), cakupan area sebuah satelit, dsb.

·         Jangkauannya seperti MAN, yaitu melingkupi sebuah kota.

·         Contoh: IEEE 802.20, yaitu Mobile Broadband Wireless Access (MBWA), a.k.a Mobile-Fi.

12. Storage Area Network (SAN)

·         Merupakan koneksi-koneksi perangkat penyimpanan melalui teknologi seperti Fibre chanel. Digunakan untuk memindahkan server ke media penyimpanan tertentu

·         Biasa dipakai pada Disk Arays, Tape Libraries, dan Optical Jukeboxes

·         Contoh : pemakaian SAN adalah repository di Universitas Indonesia, disini user dapat mengakses suatu media penyimpanan

13. System Area Network (SAN)

·         Merupakan koneksi-koneksi berperforma hardware tinggi dan kecepatan koneksi tinggi dalam sebuah konfigurasi cluster.

14. Desk Area Network (DAN)

·         Workstation berbasis multimedia di sekitar interkoneksi ATM

·         Semua komunikasi antara peripheral dan bahkan antara CPU dan memori utama ini dicapai dengan mengirimkan sel ATM melalui switch fabric.

15. Inter Planet Network (IPN)

·         Merupakan jaringan antar planet, satelit, pesawat ruang angkasa robot, pesawat ruang angkasa berawak berupa backbone yang menghubungkan komunitas dan infrastruktur jaringan di entitas tersebut.
